一つのディスプレイに色んな物を映したい。　それなら、マルチメディアディスプレイはいかかでしょうか。
下は、ナナオ社のFX2431-BKと言うディスプレイで、聞いたことがない名のメーカーと思いきや、医療用やパソコンディスプレイでは有名です。
通常のパソコン用ディスプレイとは違い、HDMI・DVI-D・D-Sub ・コンポジット・コンポーネントの映像入力、ステレオミニジャック、RCAの音声入力と豊富に端子を備えているため、パソコン、BS・CS・地デジチューナー、ブルーレイディスクプレーヤー、DVDプレーヤーなど色んな機器をつなぐことが出来ます。　ソース機器の入力切り替えは、リモコンを使って出来ます。
デジタル液晶テレビにパソコンのような静止画を多く映すと、画面焼き付きしないか気になるし、また、アクションゲームやシネマなどの動きが速い映像を正確に映せるのか、と思うでしょうが、色んなシーンに対応出来るように設計されているそうです。
最大解像度は、1920x1200とフルハイビジョン（1920×1080）より少し高くなっています。　視野角は、水平／垂直とも178゜ (コントラスト比10：1）で液晶は、VA (オーバードライブ回路搭載)、ノングレア（非光沢）。
そのため、解像度の低い地デジチューナーやDVDプレーヤーをつないだ場合、テレビのニュースや番組詳細、注釈などの文字、DVDプレーヤーでDVDムービーを観たときの字幕文字の輪郭がぼやけたりギザギザするような感じに表示されたり、画像ににじみが出たりと違和感を感じる場合があります。
場合によっては、アップスキャンコンバータが必要となるでしょう。

また、簡易スピーカーが内蔵されていますが、デジタル音声出力端子が無く、ブルーレイで映画のサラウンドを楽しみたいなどの場合は、別途AVアンプやサラウンドヘッドフォンユニットにつなぐ必要があります。

＊これはFX2431の事であって、他にも三菱などマルチメディアディスプレイは出回っており、製品によって解像度や機能特徴はすべて違います。
壁掛けにしているため、台は外しています。

FX2431-BK

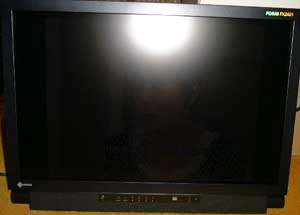

	前面

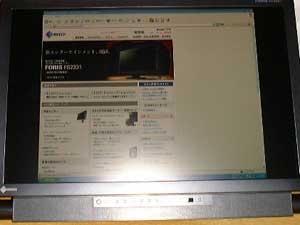

	前面

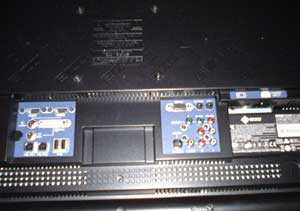

	後面接続端子
	後面主電源スイッチ

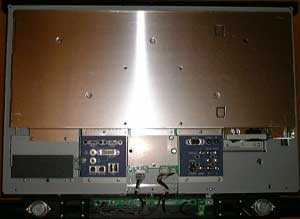

	頑丈に施された内部シールド頑丈な骨格です。裏ぶたには10本のネジと台を取り付ける 4本のネジで、合計14本が使われている。
	台及びリモコン

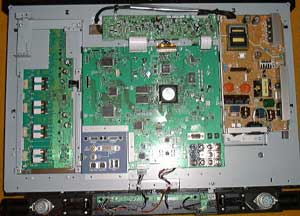

	内部基板トップシールドを外すのに12本のネジを使っていました。さらにメインボード上のプロセッサーを覆うシールド、インバーター基板を覆うシールドが。

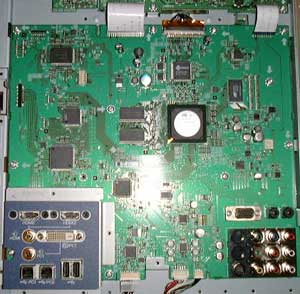

	メインボード表面多くのICチップが並ぶ
	メインボード裏面
	インバーター基板インバータートランスは計6個　（見えていない物を含む）

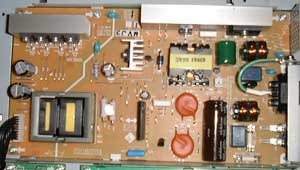

	電源基板

本体価格が約2分の1の業界初・倍速補間機能搭載23型ワイドマルチメディア液晶モニター「三菱電機：RDT232WM-Z」と内部を比べる。液晶方式：TN、グレア（光沢）視野角：左右160°/上下160°（コントラスト比10：1）解像度：1920x1080

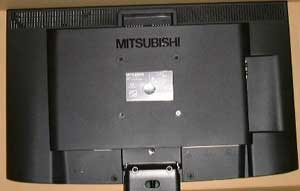

	RDT232WM-Z　本体裏面

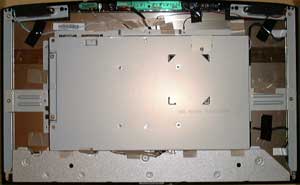

	本体裏面ケースを外したところ金属ケースで基板がシールドされ、ケース左右二本のステーにて固定されている

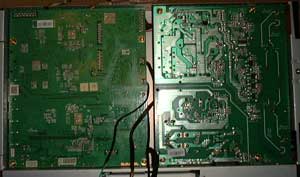

	基板裏面左：マザーボード右：電源、インバーター

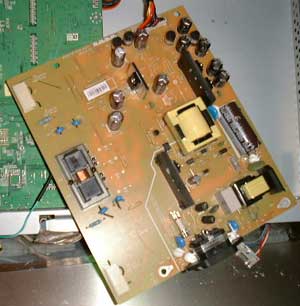

	電源、インバーター基板インバータートランスは一個

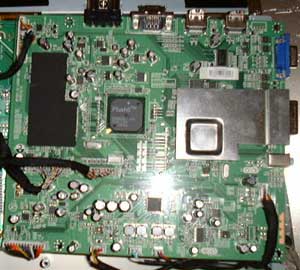

	マザーボード

本体価格が約6分の1の20型通常液晶モニター「アイオーデータ機器：LCD-AD201XGB」と内部を比べる。液晶方式：TFT 視野角：左右160°/上下: 160° 解像度：1600×900
	LCD-AD201XGB　本体前面

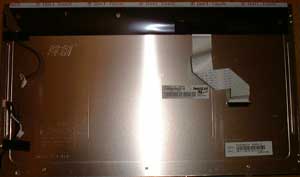

	液晶パネル裏面本体プラスティックカバーは、ネジ留めしておらず、爪になっている。

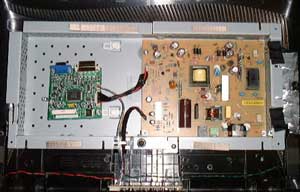

	内部基板インバータートランスは１個大きく目立つチップは1個

こちらは、マルチメディアディスプレイではなくてオンキヨーの10.1型デジタルフォトフレー「LPF10M01-BK」デジタルフォトフレーで有りながらHDMI端子を備えているため、デジタルテレビチューナーなどの小型モニターとして利用出来る。
	LPF10M01-BK　本体

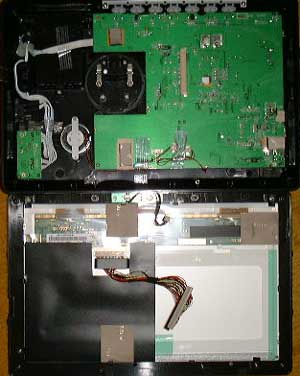

	LPF10M01-BK　内部基板及び液晶裏面

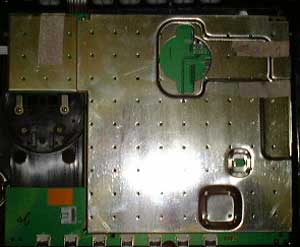

	LPF10M01-BK　内部基板裏面完全にシールドされている
