ノートＰＣにスカジで外付けしていたＭＯＤ
を分解し、電源ユニット、ＩＤセレクター等から
のコネクタをすべて取り払い、ドライブ単体に
した物を５インチベイに無理矢理内蔵。
ＩＤナンバーは、ショートさせなくても良い
「０」を選択。 下図↓ |
|
|
|
バリュースターＮＸ
ＶＭ５５０Ｊ／７ （ＮＥＣ） |
|
ＯＳ＊Ｗｉｎ．９８ｍｅ
ＣＰＵ＊Ｐｅｎ．ＩＩＩ ５５０ＭＨｚ
ＲＡＭ＊６４０ＭＢ ＨＤＤ（Ｓｙｓｔｅｍ）＊４０ＧＢ |
|
|
|
|
|
 |
|
サウンドボード「サウンドブラスター」を取り付けようとしたところ、２枚有る内のデジタル入出力カードを取り付ける拡張スロットが足りなくなり、背面パネルを加工して取り付けました。
このカードは、メインカードをＰＣマザーボードのＰＣＩバスコネクタに刺し、専用のフラットケーブルで配線する形をとっております。
|
|
|
|
|
|
 |
|
ＯＳ＊Ｗｉｎ．９５
処理装置＊Ｐｅｎ．７５ＭＨｚにチューンナップ
主記憶装置＊４０ＭＢ
補助記憶装置＊４ＧＢ |
４８６ＮＡＴＸ１ＪＲ
（エプソン）
|
|
拡張バスボード：ＰＣＢＯＸ−ｎ３
（アイオーデータ機器）の上に乗せている。 |
|
|
 |
|
 |
|
 |
| ４８６NATX1JR |
|
４８６NATX1JR内部 |
|
４８６NATX1JR |
|
|
|
|
|
リブレット５０ （東芝）
ＯＳ＊Ｗｉｎ．９８ｓｅ ＣＰＵ＊Ｐｅｎ．７５ＭＨｚ
ＲＡＭ＊３２ＭＢ ＨＤＤ＊２ＧＢ |
|
|
|
|
|
ＦＭＶ−ＢＩＢＬＯ ＮＢ８／１０００Ｌ （富士通）
ＯＳ＊Ｗｉｎ．ＸＰ ＣＰＵ＊Ｐｅｎ．ＩＩＩ １ＧＨｚ
ＲＡＭ＊２５６ＭＢ ＨＤＤ＊４０ＧＢ |
|
|
 |
|
Dyna Book G6/U22PDEW （東芝）
ＯＳ＊Ｗｉｎ．ＸＰ ＣＰＵ＊Ｐｅｎ．４ ２．２ＧＨｚ
ＲＡＭ＊１GB（標準：５１２MB) ＨＤＤ＊１２０ＧＢ |
|
|
 |
|
例外：
Ｐａｌｍ ＩＩＩｃ （パームコンピューティング） |
|
|
| 周辺機器 |
|
 |
PCカードリーダーライター
Ｚｉｐドライブ
プリンターバッファ |
 |
スイッチングハブ
ＭＤリンク・・・ＭＤＰ「ＭＤ−ＭＴ７７Ａ」
とＰＣをリンクさせます |
 |
ZIPドライブの内部
|
 |

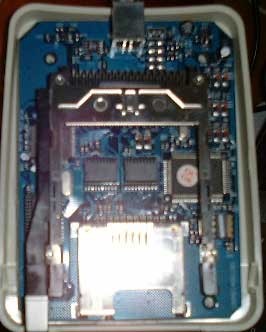

USB接続PCカードリーダーライター
ロジテック「LPM-CA30MSU」の内部 |
|
|
|
 |
|
外付けＨＤＤ
|
|
|
 |
←写真左下

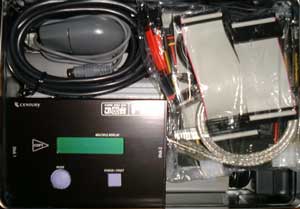

これdo台 PRO（KD25/35PRO）
パソコン使用しなくても、ハードディスク
をこの機器に接続すれば丸ごとコピー
できます。
|
 |
これdo台 PRO（KD25/35PRO）内部 |
|
|

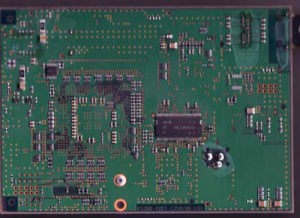

| フレッツ光プレミアム機材の内部 |
 |
 |

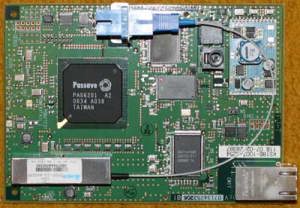

ＯＮＵ（Optical Network Unit） 光回線終端装置
光ファイバー加入者通信網において、パソコンなどの端末機器をネットワークに接続するための装置。
カナ品名 GE-PON<FA>A GE-PON-ONU<1><2>
仕様書番号 仕160015号
製造年月 07-03
製造番号 37292
定格電圧／電流 DC12V／0.7A
型式番号 KS05B-5140-B016
版数 07B
製造会社名 富士通アクセス株式会社
日本電信電話株式会社 |
 |
 |

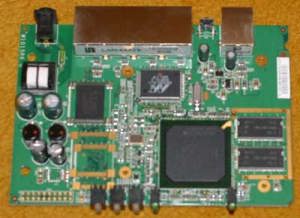

ＣＴＵ（加入者網終端装置）
光プレミアムの接続に使うルータで、通常ルータのようにPPPoEとRADIUSという
技術を組み合わせて認証するのではなく、違った技術を組み合わせて認識させる。
品名 加入者網終端装置
「100M」「Ｓ」本体（CTU）
仕様書番号 仕120002号
MADE IN CHINA
DC12V 1A
日本電信電話株式会社 |
 |
 |

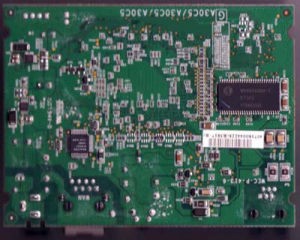

VoIPアダプタ
インターネット回線を使って電話を出来るようにする装置。
ひかり電話対応ＶｏＩＰアダプタ
品名 ＡＤ−１０１ＳＥ
カナ品名 AD-101SE
物品コード 00670630
仕様書番号 西仕120133号
DC12V 750mA
MADE IN CHINA
西日本電信電話株式会社 |
|
|
ＵＰＳ（オムロン：ＢＸ３５０）の内蔵バッテリー交換
本体からブザーがけたたましく鳴り、エラーランプが光る。
バッテリー交換期だ！
本体上ぶたを外しバッテリーの型番を調べると、「パナソニック：ＬＣ−Ｒ０６６Ｒ５ＰＧ１」と書かれた物が２個入っている。
自分で簡単に変えられそうだから販売店で取り寄せてもらうことに。
すると、「バッテリーそのものを市販しておらず、ＵＰＳ本体を修理として出して下さい」とのこと。
仕方なく、修理として販売店に依頼。
販売店から電話があり、「この商品は修理可能期限が過ぎており、補修部品がなく修理出来ない」とのこと。
内部基盤も新しく、捨ててしまうのはいかにももったいない。
そこで、オムロンサイトで調べるとＢＸ３５０の後続機種はＢＸ３５Ｆとなっており、このタイプは自分でバッテリー交換が可能で有り、交換バッテリーの型番は「ＢＸＢ５０Ｆ」となっている。
バッテリー仕様は、定格電圧ＤＣ６Ｖ、容量７．２Ａｈ×２と書いている。
ＢＸ３５０のものは、定格電圧ＤＣ６Ｖ、容量６．５Ａｈ×２だが、容量が少し大きいだけだ。
写真で見てもＢＸ３５０内蔵のバッテリーと同じ形。
通販サイトに同バッテリーが有ったので取り寄せる。
交換。 |
交換手順
このページを真似て機器に不具合が生じたところで当方は一切責任を負いません。
|
 |
ＵＰＳ
（オムロン：ＢＸ３５０） |
 |

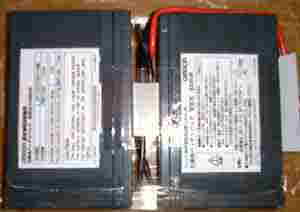

通販から送られてきたバッテリー「ＢＸＢ５０Ｆ」
定格電圧６Ｖのものが２個直列接続してあり、１２Ｖとしてテープで固定してある |
 |

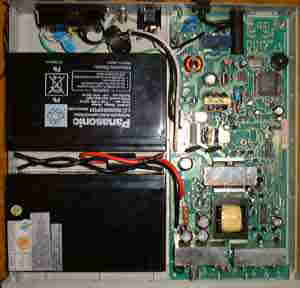

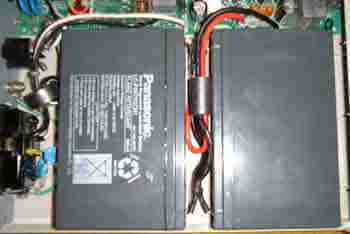

ＢＸ３５０の内部
内蔵バッテリーが２個 |
 |
内蔵バッテリーを取り除く
基板から赤（プラス側）、黒（マイナス側）の線が延びている |
 |
新しいバッテリー「ＢＸＢ５０Ｆ」を加工 |
 |

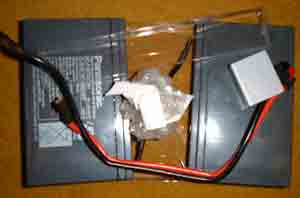

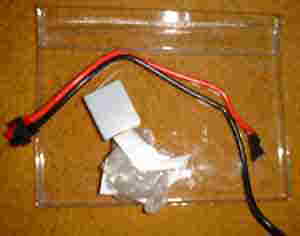

不要な物を取り除く
コネクター付きコードは、本体基板からのコードを使うため不要 |
 |
このように加工 |
 |
ＵＰＳ本体にインストール |
| 無事動作しました！ |
|
