QY300のFDDベルトの交換
真似される方は、必ず自己責任にてお願いします。
機器を分解するは相当の工具、手先の器用さ等が必要です。　静電気に注意し、内部基板など必要外の部分には手を触れない。
TOPへ戻る
ヤマハのミュージックシーケンサー「QY300」のフロッピーディスクドライブのベルトを交換します。

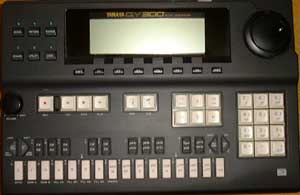

ヤマハミュージックシーケンサー「QY300」　上面

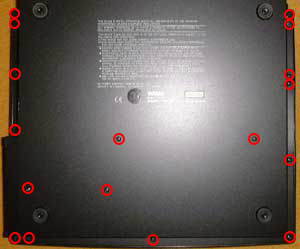

裏面の赤丸部分のネジを外す。
結構数が多く、長さが違う物があるので注意する。

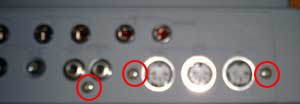

背面の赤丸部分のネジを外す。

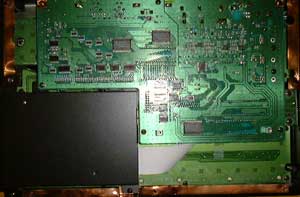

二枚の大きな基板が見える。
FDDは、黒色のケースに収まっている。
FDDにつながる白色のケーブルをゆっくり引き抜く。
FDDケース側面のネジ（２個）を外す。
反対側FDDケース側面のネジ（２個）を外す。
＊基板上の部品に気を付ける。＊

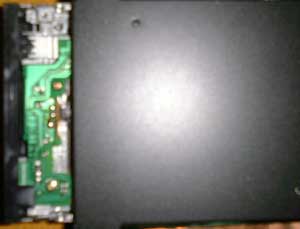

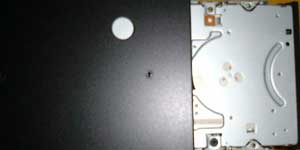

FDDケースからFDDを引き出します。
ケースに引っかかる場合があるので、ゆっくり行います。　FDDの基板にも注意。
FDDケース側面のネジを外す際、基板上の部品を破損させる心配が有る場合は、ケースを一旦取り外すと良いですが、ケースには4本のネジを使用しており、3本は露出していますが、1本は基板下に隠れているため、基板を取り外さなくてはいけません。

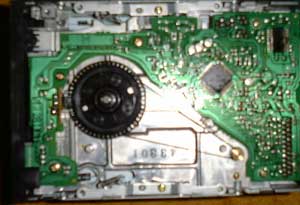

基板、プーリーは露出している。
ヤマハのミュージックシーケンサー「QY700」のFDD取り外し

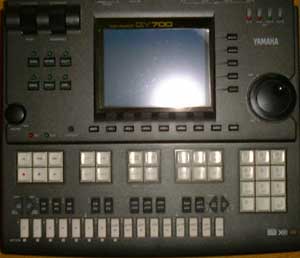

ヤマハQY700上面

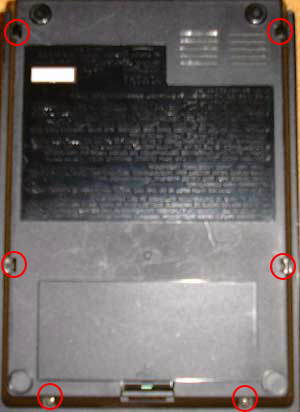

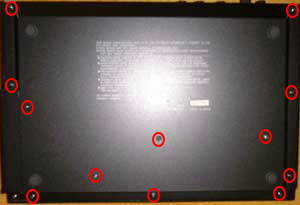

裏面の赤丸部分のネジを外す。
結構数が多く、長さが違う物があるので注意する。
背面の赤丸部分のネジを外す。

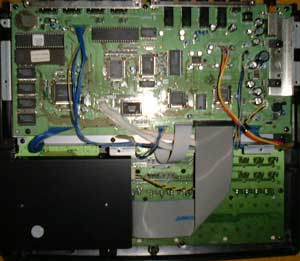

多くのICが載った基板が見える。

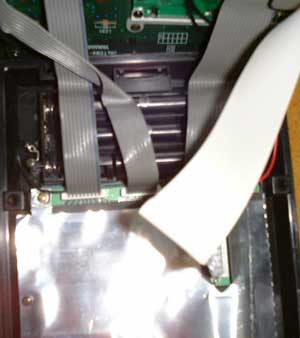

FDDにつながるケーブルをゆっくり引く抜く。
FDDを外した際、FDDが基板と接触するのを防ぐため、FDDケースの下に紙などの絶縁物を挟んでおく。（電気を通す金属類は絶対にダメです。）
FDDケース側面部分のネジ（２個）を外す。
FDDケース反対側側面部分のネジ（２個）を外す。
基板上の部品に注意します。
FDDケースからFDDを引き出します。
ケースに引っかかる場合があるので、ゆっくり行います。　FDDケース下の基板にも注意。
FDDケース側面のネジを外す際、基板上の部品を破損させる心配が有る場合は、ケースを一旦取り外すと良いです。　4個多くのネジを外さなくてはいけませんが、組み立てる際、ケースとFDDのネジ穴を合わせるのが楽です。
FDDのトップカバーは、ネジを使っておらず4つの爪で固定されています。

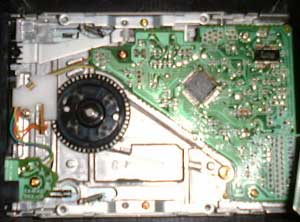

ドライブは、ベルトレスのようです。
ローランド：ミュージックプロダクションシステム「MV-30」のFDD取り外し

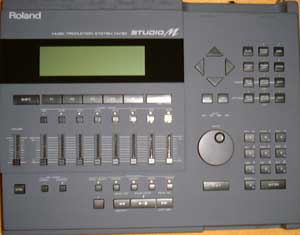

ローランド「MV-30」上面

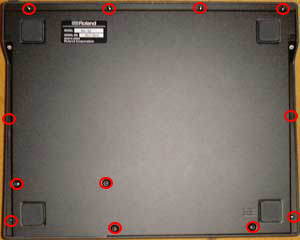

裏面の赤丸部分のネジを外す。
長さが違う物があるので注意する。

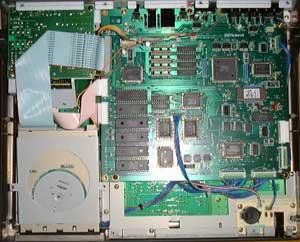

FDDを外すには、メイン基板をずらす必要がある。
背面の赤丸部分のネジを外す。

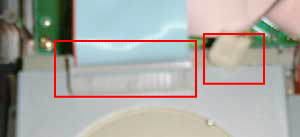

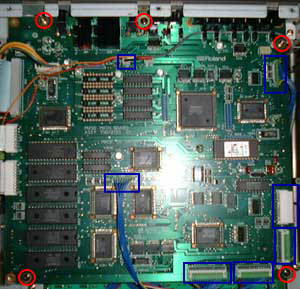

メイン基板の赤丸部分のネジを外し、青枠部分のケーブルをゆっくり引き抜く。
基板からケーブルを抜いたところ。

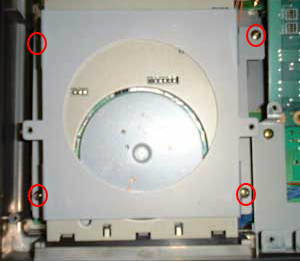

背面に突き出ているジャック、液晶明暗調整用つまみや細い配線に気を付け、メイン基板を横にずらすとFDDケースの隠れた1本のネジが露出するので、赤丸部分の4本のネジを外す。
FDDにつながるケーブルをゆっくり引き抜く。

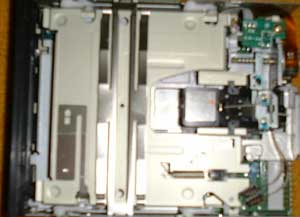

取り外したFDD。
FDDトップカバーは、両側面計4個の爪と、背面1個の爪で止められている。
ドライブは、ベルトレスのようです。

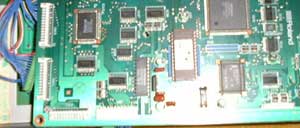

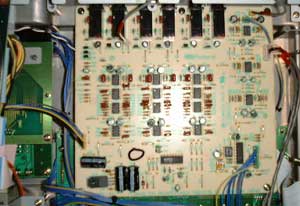

MV-30　アナログボード
ヤマハ：ミディデータファイラー「MDF2」のFDDベルト交換

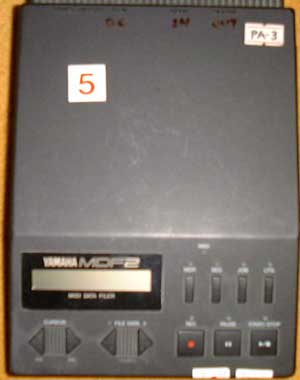

ヤマハ「MDF2」本体
裏面の赤丸部分6本のネジを外す。
背面の赤丸部分3本のネジを外す。
カバーを外すときは、勢い良くすると内部ケーブルにダメージを与えるので要注意。
ケーブルを基板から外す。

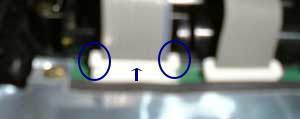

白色ケーブルは、上方向にゆっくり引っぱることで外れる。　灰色ケーブルは、コネクタの両端のつまみ（青丸部分）を軽く持ち上げ、上方向に引っぱる。　引っ張り上げた状態で、軽くケーブルを抜き取る。　ケーブルの先端に注意する。

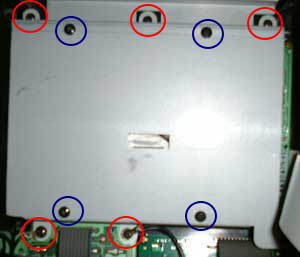

赤丸部分のネジを外すと、FDDのカバーにFDDが付いたまま外れる。
青丸部分のネジを外すと、カバーが外れFDDが露出する。
2カ所のネジに黒色アース線が絡んでいるので注意する。
露出したFDD基板、プーリー。
ヤマハ：ミュージックシーケンサー「QY20」の内蔵電池換装
赤丸の5本のネジを外すと、裏ケースを取り外すことが出来る。　電池ボックスへつながる赤黒2本の線に注意。
赤丸部分に着いていたネジを外し、シールドを外したころ。

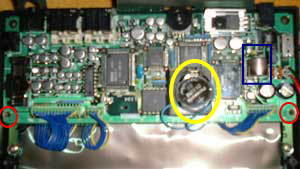

青枠はノーマルの内蔵電池。

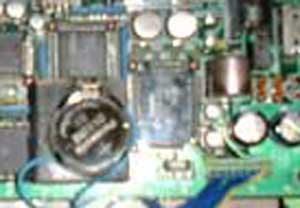

黄丸は増設したボタン型電池ホルダと、それに取り付けた電池「CR-2032」
ICの上に、両面テープで固定しました。

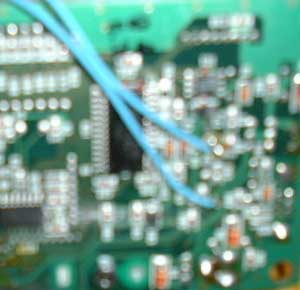

ノーマルの内蔵電池が付いている部分から、基板裏面より配線しています。
